秒準(Mayzum)投入式在線濃度分析儀
型號:MAY3001T/MAY3052/MAY3092
一、工作原理:
MAY-3001T系列在線液體濃度(糖度)監控儀,是根據光折射的原理來檢測液體的濃度值,光在不同濃度的液體中產生的折射率不同,傳感器將接收到的感光信號轉換為折射率;通常情況下不同濃度的液體,其折射率與濃度會呈現一定的數學關系,根據拉格朗日插值算法(y=E1x3+E2x2+E3x+E4,其中x為折射率,y為百分比濃度,E1、E2、E3、E4為濃度轉換系數)計算出某一折射率下對應的濃度值。
1、適用于容器壁、槽體、罐體等頂部插入式安裝;
2、不受介質顏色、濁度、粘度、氣泡、固體雜質、結晶體的影響,不受液體壓力變化、流量突變、湍流現象影響;
3、出廠附帶標定證書,內置溫度補償,即裝即用,無需現場校準,也不需要定期校準;
4、用戶自定義上下限報警,觸屏輸入,操作簡單易懂,現場可接報警燈;
5、 無機械動作測量、確保穩定性和長壽命;
6、 檢測棱鏡為光學級藍寶石棱鏡,耐刮擦、劃痕及磨損;
7、 檢測棱鏡全平面結構;運行無需試劑耗材且低功耗;
8、自帶自動溫度補償功能,測量精度不受溫度影響;

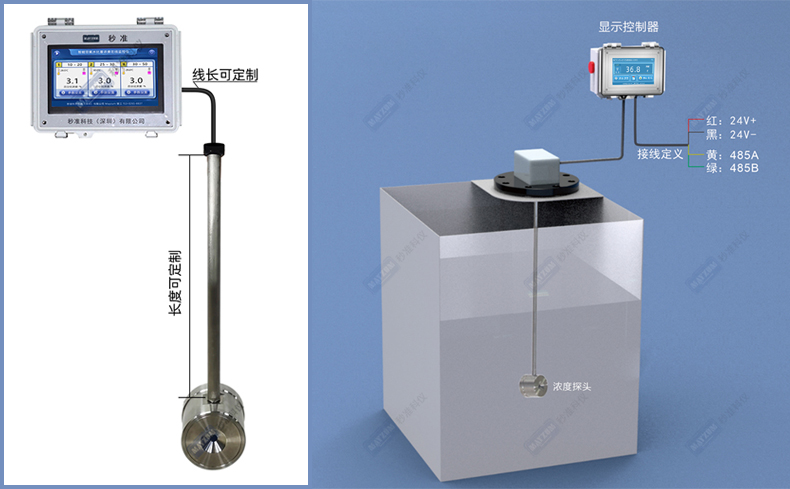

9、集成測量顯示為一體,連接4.3寸顯示控制器,線纜長度≤100米,適用于超高罐體安裝,數據實時傳輸,便于觀察;
10、內置報警、清洗及開關量信號輸出,可接報警燈,可選無線數據傳輸模塊,便于在中控室實時管控現場情況。
產品型號 | MAY3001T | MAY3052 | MAY3092 |
測量項目 | 折射率、溫度、濃度、Brix(或其他標度) | ||
濃度范圍(Brix) | 0.0-30.0% | 0.0 - 50.0% | 0.0 - 90.0% |
折射率范圍 | 1.3200-1.3810 | 1.3270-1.4200 | 1.3270-1.5177 |
分辨率 | 0.1 %,折射率 0.0002,溫度 0.1℃ | ||
測量精度 | ±0.2 %,折射率 0.0003,溫度0.2℃ | ||
探頭長度 | £0.5m £1m £定制 | ||
線纜長度 | ≤30米可定制 | ||
測量溫度 | 0-80℃ | ||
溫度補償 | 自動溫度補償,0-60℃ | ||
關鍵部位材質 | 觸液面材質:316L/藍寶石棱鏡;傳感器外殼:鋁 | ||
輸入電源 | DC24V /AC220V | ||
信號輸出 | £4-20mA、£RS485/232數字量、£開關量(異常報警,上下限2路輸出) | ||
防護等級 | IP67 | ||
耐壓范圍 | ≤1MPa | ||
整機凈重 | ≈2250g | ||

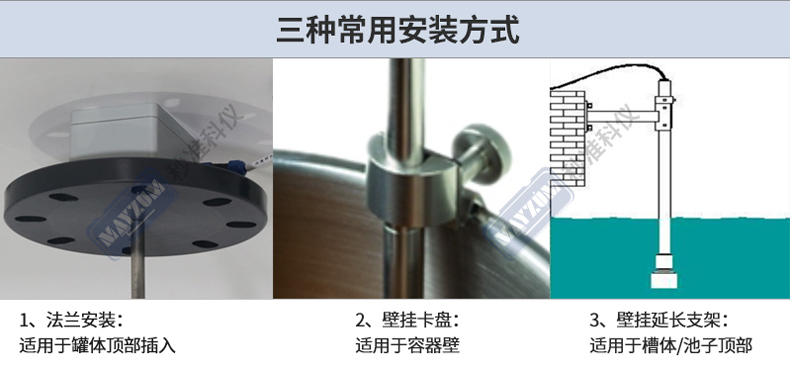

安裝方式 | £法蘭、 £壁掛卡盤、£壁掛延長支架 | ||
其他選項 | MAY-LOT數據遠傳模塊、MAY-LST一拖多數據采集系統 | ||
特殊標度 | 非標定制,按客戶需求建立數據模型 |
