秒準(Mayzum)智能助焊劑在線濃度監控儀
型號:MAY-2001FLUX、MAY-2001FLUX-Pro

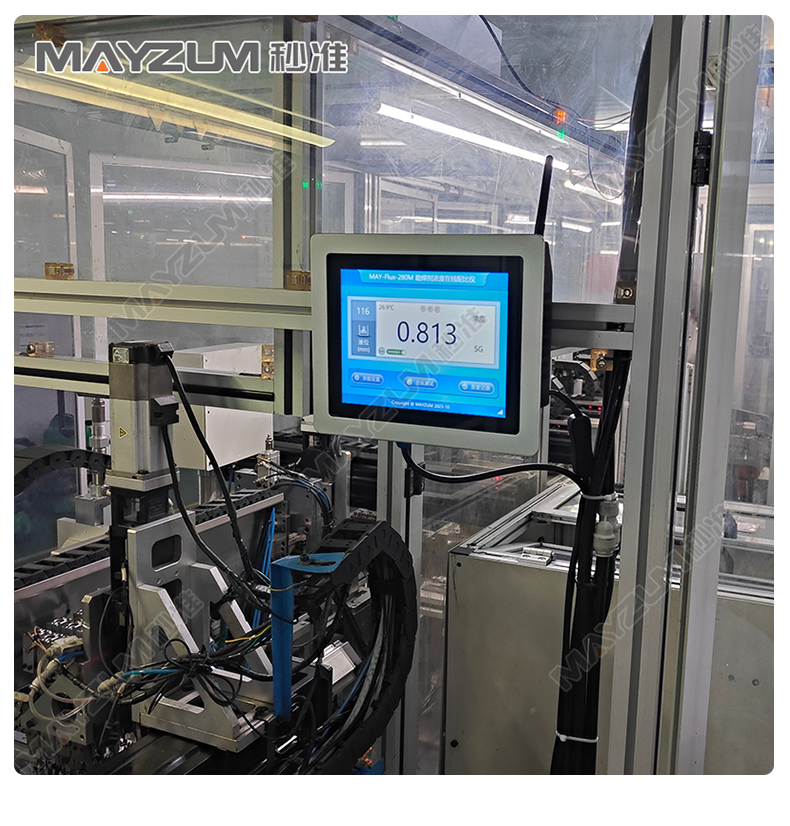

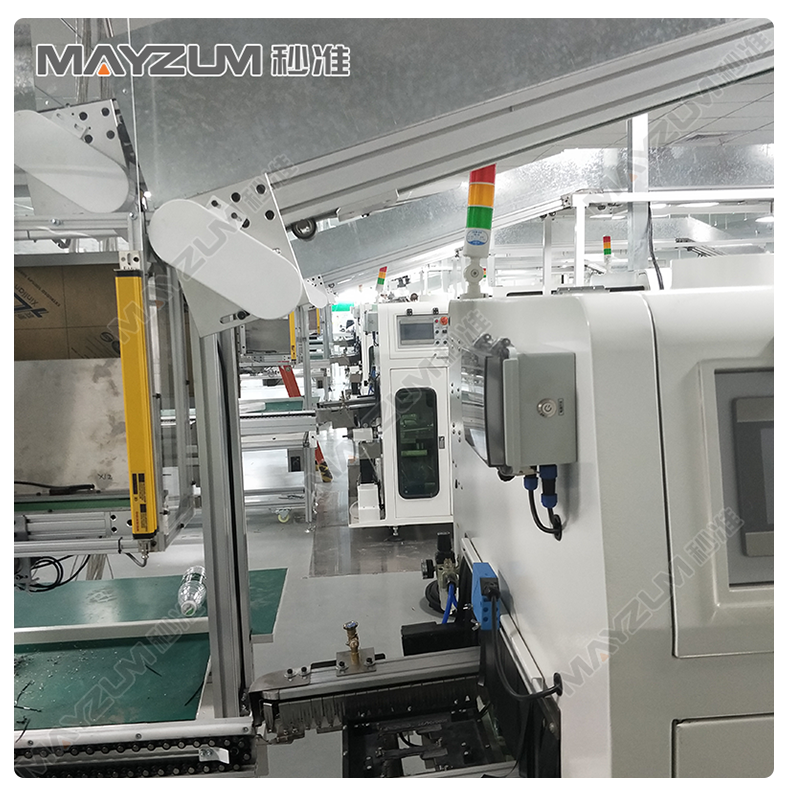

一、簡介:秒準MAY-2001Flux智能助焊劑比重濃度在線監控、自動配比儀,可用于在線檢測助焊劑、松香水的比重濃度,并當助焊劑的比重濃度超過上限值時,自動加稀釋劑、助焊劑并配比到設定值,使工作用助焊劑的比重濃度始終處于標準值的上下限范圍內,這對提升元器件的焊接質量有著非常重要的意義。本檢測儀作為自動化繞線機、波峰焊設備一套輔助測量裝置,尺寸設計合理,安裝靈活,可以非常便利地內置于原設備的機柜內,用戶不需要大作改造,即可快速成為原設備的一個功能擴展模塊。如果有必要,檢測儀還能夠與原設備的PLC進行通信,可以將檢測數據實時上傳至PLC,再由PLC去完成相關的自動化控制功能。
二、工作原理:本儀表在工作時通過內置的電機產生高頻振動在不同濃度的液體介質中產生的振動頻率不同,振動的頻率通過一個壓電晶體檢測出來,通過移相和放大電路,再由微處理器轉換成比重濃度數字信號。
1、即插即用,免維護:安裝方式靈活、體積小巧,無需對設備進行特殊改造;
2、自動補液、自動混配、自定義上下限報警、稀釋劑缺液報警、濃度異常報警……
3、內置0-80℃溫度補償數據,克服了單片機內存小,溫度補償范圍受限制的缺點。溫度傳感器與探頭集成,緊貼測量介質,保證溫度補償及時、準確、可靠;
4、不受顏色變化影響,不易受振動、壓力變化的影響;
5、無需現場校準,也不需要定期校準;
6、所有的用戶設置參數保存在設備內置的NAND Flash高速存儲器中,掉電不丟失;
7、標配多組信號模擬輸出:可選RS485/232數字量、開關量(異常報警,上下限2路輸出),便于客戶集成控制,提高自動化程度,提高生產效率;
8、采用4.3寸或8寸觸屏人機交互界面,顯示內容更詳細,彩色界面,操作便利,可拓展性強,可按用戶需求定制界面和功能;
9、數據自動保存,便于查詢:歷史數據查詢、實時數據曲線、導出數據,便于溯源(需選配MAY-LST歷史數據存儲功能);
10、支持sqlite數據庫,可存儲高達30G的歷史數據,數據可通過U盤導出到電腦或者通過無線遠傳功能實時遠傳至PLC、PC、DCS等上位機系統;通過PC遠程查看實時狀態與報警。(需選配MAY-LOT數據遠傳模塊)
11、連續測量,迅速反饋,消除人工檢測誤差,不再需要人工點檢,節省大量人力財力,保證數據一致性,提升產品質量;
12、采用智能化芯片,運行無需試劑耗材,功耗低,穩定性高,使用壽命長。
四、規格參數選型表:
產品型號 | MAY-2001Flux | MAY-2001Flux-Pro |
測量項目 | 比重g/cm3、液位mm、溫度℃ | 比重g/cm3、液位mm、溫度℃ |
數據存儲功能 | 不支持?jǐn)?shù)據存儲功能 | 實時濃度/液位/溫度曲線、歷史濃度/液位/溫度曲線、歷史濃度/液位/溫度數據記錄,30G的歷史數據存儲空間,可以存儲1年以上的數據,支持歷史數據查詢、導出、刪除、備份、還原等功能 |
對接MES系統 | 支持ModbusRTU或ModbusTCP協議,能與現場MES系統完美對接 | |
比重濃度精度 | 0.0001g/cm3 | |
溫度補償 | 自動溫度補償,0-80℃ | |
輸出信號類型 | RS485 ModbusRTU(含多路報警信號、可由PLC控制設備的啟停測試,推薦使用) 4路開關量(濃度上下限、助焊劑缺液報警、稀釋劑缺液報警) | |
電氣接口 | 探頭接口:M12*1.5、顯示控制器接口:M16*1.5 | |
輸入電源 | 24V DC | |
使用環境溫度 | 0℃-80℃ | |
顯示控制器規格 | 4.3寸電阻觸摸屏 | 8寸電容觸摸屏 |
安裝方式 | 支持壁掛、嵌入式兩種安裝方式 | |
整機凈重 | ≈1450g | ≈2450g |
