產品介紹:適用范圍:廣泛應用于電路板助焊劑、電解液、松香水、蝕刻液、電鍍液、乳化液、以及蓄電池配酸、氯化鐵,氯化銅,剝錫鉛PCB蝕刻作業流程等各類制程溶液比重、濃度監控等領域。
一、適用范圍:廣泛應用于電路板助焊劑、電解液、松香水、蝕刻液、電鍍液、乳化液、以及蓄電池配酸、氯化鐵,氯化銅,剝錫鉛PCB蝕刻作業流程等各類制程溶液比重、濃度監控等領域。
二、工作原理:浮球法比重濃度變送器是通過將一個具有特定參數的浮球完全浸沒在液體中,
三、當液體的相對密度(也稱比重)發生變化時,浮球感應的浮力也將發生變,依據阿基米德浮力法原理,可以計算出被測液體的相對密度、比重、波美度、化學真溶液的濃度值。MAY-1001FLUX的傳感器必須垂直安裝,且液體不能有大的波動,為了解決液體在流動時對測量數據產生的影響,在測量槽里設計了多層液體緩沖檔板,再通過對進液口限流閥的控制,可以使循環的液體平穩地通過測量槽,最終得到一個穩定的比重測量數據。
四、功能特性:
1、MAY-1001FLUX 智能型比重濃度變送器,具比重/波美/鹽度/濃度功能
2、具數字及曲線顯示實時測值、歷史數據等功能
3、具中英文操作界面,中文/英文可選
4、4.3寸 觸屏人機交互設置界面
5、圖文顯示測試參數清晰明了,流程指引容易操作
6、防腐蝕材質,沒有易耗易損品
7、手動/自動溫度補償功能
8、可自建比重對應濃度之曲線,內建波美曲線
9、用戶自定義上下限報警,觸屏輸入,操作簡單易懂,現場可接報警燈;
10、所有的用戶設置參數保存在設備內置的NAND Flash高速存儲器中,掉電不丟失;
11、標配多組信號模擬輸出:可選4-20mA、RS485/232數字量、開關量(異常報警,上下限2路輸出
12、具100組測試數據紀錄功能,上下限報警、停電自動記錄、校正…等信息
13、IP67 防護設計,適合開放槽、PVC材質配比槽、304材質配比槽安裝
五、技術參數:
型號: | MAY-1001 |
比重濃度精度: | 0.001g/cm3 |
傳感器類型: | 浮球法 |
測量范圍: | 比重0~2.200SG,波美度0~75°Bé,鹽度0-1000PPT,濃度0-100.0% |
品牌: | 秒準(Mayzum) |
液位測量范圍: | 0~1000mm(選配) |
液位測量精度 | 0.1mm |
信號輸出類型: | 開關量(比重濃度上限、下限,液位上、下限)/RS485/4-20MA |

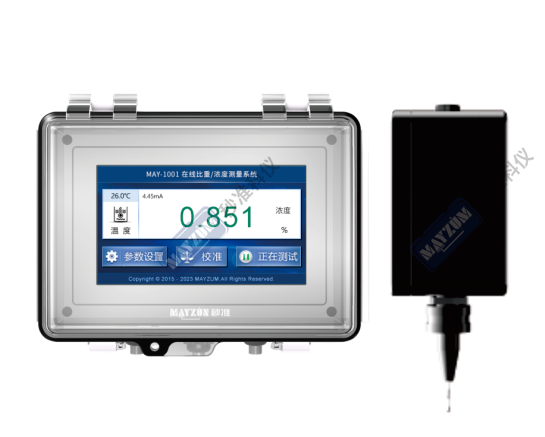

顯示控制器: | 4.3寸彩色觸摸屏 |
、工作電壓、電流: | DC 12-24V 2A |
工作環境: | 溫度:-10~60℃,濕度:10~90%RH |

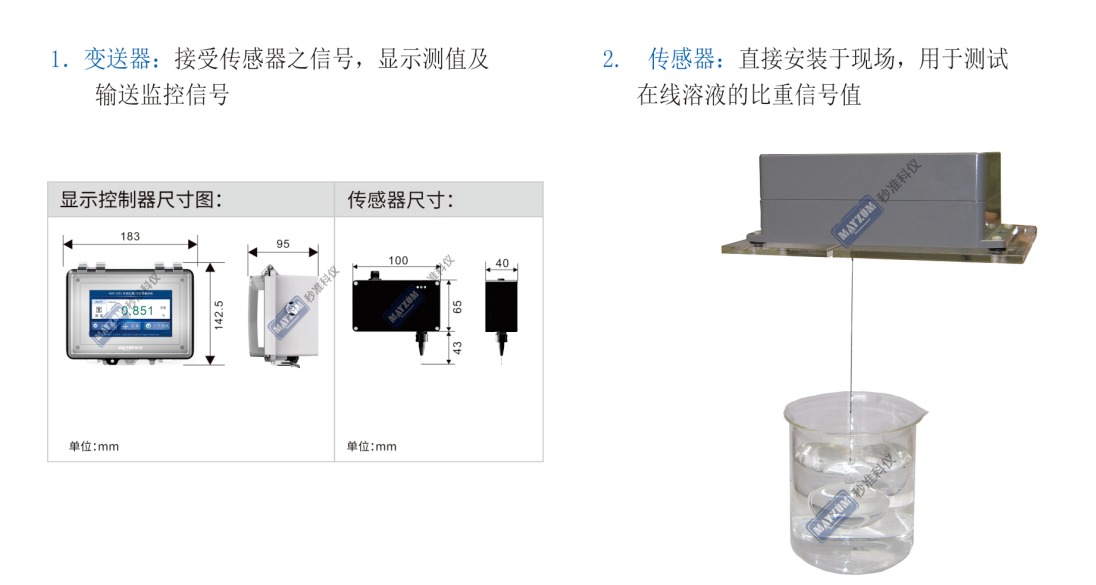

標準配置: | 變送器1個,傳感器1個,安裝輔件1套 |
選配: | 液位探頭、配比槽 |
