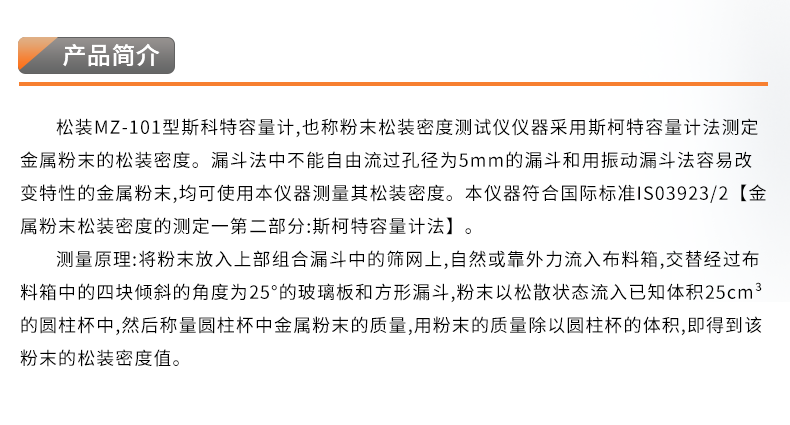

MZ-101型斯科特容量計,也稱粉末松裝密度測試儀,儀器采用斯柯特容量計法測定金屬粉末的松裝密度。漏斗法中不能自由流過孔徑為5mm的漏斗和用振動漏斗法容易改變特性的金屬粉末,均可使用本儀器測量其松裝密度。本儀器符合國標標準ISO 3923/2【金屬粉末松裝密度的測定—第二部分:斯柯特容量計法】。
測量原理:將粉末放入上部組合漏斗中的篩網上,自然或靠外力流入布料箱,交替經過布料箱中的四塊傾斜的角度為25°的玻璃板和方形漏斗,粉末以松散狀態流入已知體積(625px3)的圓柱杯中,然后稱量圓柱杯中金屬粉末的質量,用粉末的質量除以圓柱杯的體積,即得到該粉末的松裝密度值。

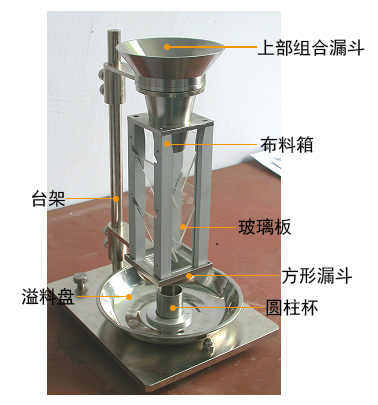

儀器組成:
| 上部組合漏斗:由二個圓錐形漏斗裝配而成,期間由一段圓柱隔開,并放入一個孔徑為1.18mm的黃銅篩網; 布料箱:橫斷面為正方形,內有四塊玻璃板斜鑲嵌在鋁制的框架上,框架前后兩壁面是玻璃擋板,并易于清洗時拆裝; 玻璃板:4塊光學石英玻璃板; 方形漏斗:為60°的方錐體,下端口徑為12.5mm×12.5mm; 圓柱杯:容積為25±1.25px3,內徑為φ30±1mm; 溢料盤:用于盛裝多余的粉末; 臺架:用于支撐上部組合漏斗、布料箱、方形漏斗、圓柱杯、溢料盤、并使他們同軸地處于下圖中所示的高度。用臺架的三個螺釘(兩個可調,一個不可調)調節水平; 電子天平(選購):用于稱量粉末樣品的重量,精準到0.05g。 |
注:圓柱杯和所有漏斗均應用非磁性、耐磨和耐腐蝕金屬材料制成,一般多采用黃銅。為防止變形和過度磨損,應具有一定的厚度和硬度,圓柱杯和漏斗內表面應拋光。 |
取樣說明:
◆測定每一種金屬粉末松裝密度時,應至少取2500px3體積的樣品,分三份進行;
◆通常,金屬粉末按接收狀態測定,在某些情況下,金屬粉末應進行烘干。但如果粉末容易氧化,應在真空或惰性氣氛保護下進行烘干。若金屬粉末含有易揮發性物質,則不允許烘干。
測量操作:
1、用勺細心地將金屬粉末放在上部組合漏斗的篩網上,經過布料箱、方形漏斗,流入圓柱杯中。直到裝滿,并有粉末溢出為止;
2、如果粉末不能自由地通過篩網,可用軟毛刷子刷一刷,使金屬粉末通過篩網。如果無效,則該種金屬粉末就不使用于斯柯特容量計法測定松裝密度;
3、圓柱杯有粉末溢出后,用不銹鋼板尺刮平。但不要使杯內的粉末壓縮或帶出,更不要使杯子搖晃或振動;
4、刮板后,輕輕敲打杯子,使粉末下沉,避免在搖動過程中粉末散矢,在杯子的外表面上也不能沾有粉末;
5、稱量圓柱杯內的金屬粉末,精度到0.05g;
6、試驗結果的計算:
金屬粉末質量與體積之比為松裝密度,計算公式如下:
式中:ρas ------斯克柯特容量計法測得的金屬粉末松裝密度,g/cm3 ;
m------金屬粉末質量,g ;
v-------松裝金屬粉末的體積,cm3 ;
取三次測定結果的算術平均值報出結果,精度到0.01/cm3。當三次測量結果之間的差值超過平均值的1%時,其大值和小值也要隨結果報出。

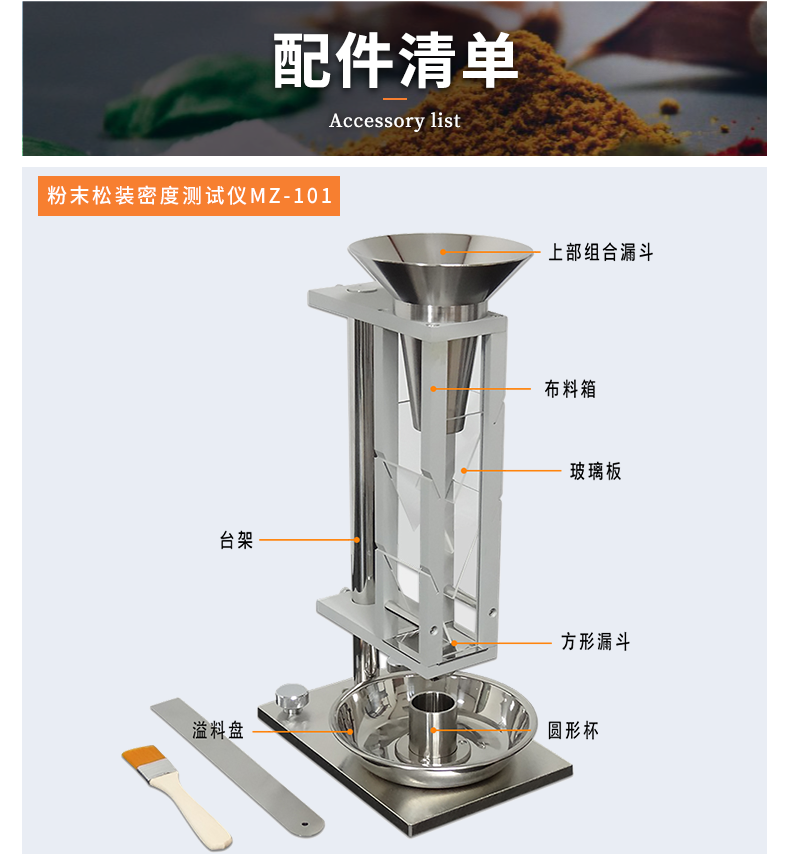

標準配件:
序號 | 儀器及配件名稱 | 型號 | 數量 | 單位 |
1 | 金屬粉末松裝密度測定儀 (斯柯特容量計法GB5060-85) | MZ-101 | 1 | 臺 |
2 | 組合漏斗 | 1 | 套 | |
3 | 布料箱 | 1 | 套 | |
4 | 圓柱杯 | 25ml | 1 | 只 |
5 | 刮板 | MZ-101 | 1 | 只 |
6 | 軟毛刷 | MZ-101 | 1 | 只 |
7 | 取樣勺 | MZ-101 | 1 | 只 |
8 | 溢料盤 | MZ-101 | 1 | 只 |
9 | 玻璃片 | MZ-101 | 4 | 片 |
10 | 高度量塊 | 1 | 只 | |
11 | 說明書 | MZ-101 | 1 | 套 |
12 | 合格證 | 1 | 套 |
