產品介紹:LP-系列是一種新型寬光譜響應、高靈敏、快響應、低溫漂,數字直讀的激光功率測量儀器。該儀器配套IP - 200、IP - 1000系列探測器.分別適用量程2W、10W、50W、200W和分辨率l u w、10u w、1mw的測量范圍。
LP-系列是一種新型寬光譜響應、高靈敏、快響應、低溫漂,數字直讀的激光功率測量儀器。該儀器配套IP - 200、IP - 1000系列探測器.分別適用量程2W、10W、50W、200W和分辨率l u w、10u w、1mw的測量范圍。探測器不僅能保證測試儀有很高的靈敏度,而且能承受較高的功率密度。獨特的專利術使它在靈敏度和響應速度上大大超過相同量程的其他同類探測器。該系列儀器己廣泛用于從紫外至紅外的各種激光及其它輻射強度的測量:激光醫學、激光防護、激光加工、激光測距、激光動植物生理反應等要求高穩定、高精度、高靈敏的輻射強度測量.本儀器包括主機、探測器兩部分,測量結果由一個三位半的數字發光管電壓表直接顯示。便于觀察記錄。
一、技術指標
1:LP-3A型
(1) 測量對象:連續激光功率:
(2) 敏感面積:Φ10mm;
(3)測量連續功率時:探測器允許的功率密度為200W/Cm2
(4)量程:分四檔1999uw,19.9mw,199.9mw,1.999w:
(5)分辨率:1μw:
(6)響應時間:<04秒:
(7)溫漂:滿量程10分鐘內<±1%:
(8)模擬輸出:1—1999mv:
(9)不確定度:±5%
(10)光譜在0.25um至2.5 u m內,功率可直讀,其它波長需修正.
(11)電源:220v.50Hz。 ’
主機外形尺求:260×235×90mm’
使用條件:一般光學實驗室.避免直接氣流擾動。
2:LP-3B(LP-3C型)
(1)敏感面積:¢18~¢25圓形
(2)量程:
LP-3B型:分四擋19.99mw,199.9mw,1999w,10.00w
LP-3C型:分三檔1.999,19.99w,199.9w(50.Ow)
(3)分辨率:0.Olmw(3C型:lmw)
(4)響應時間:<1秒--40秒
(5)使用LP-3B型激光功率計時,建議入射光的直徑擴大到Φ5mm以上。
使用LP-3C型激光功率計時,建議入射光的直徑擴大到Φ10mm以上。大功率測量時間不宜過長(小于2分鐘)。若長時間連續測量時,探測器側面必須用風扇等散熱工具以便散熱。
其它同LP-3A型

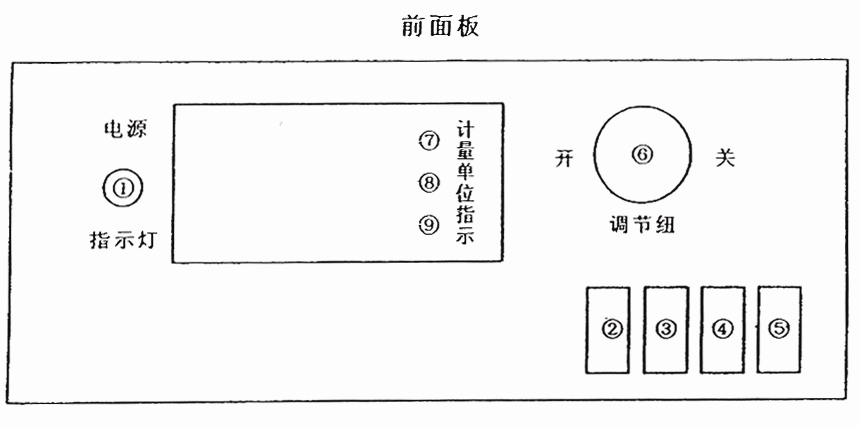

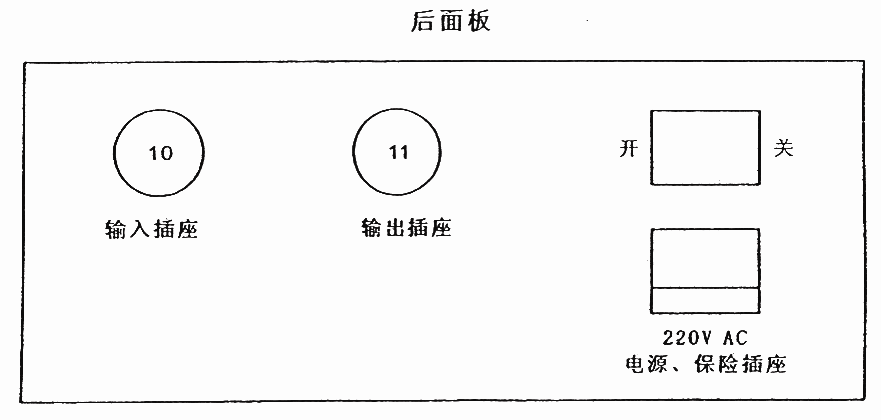

二、面板示意圖
三、使用方法
1、電源
將電源線與儀器后扳電源插座接好,插頭連接至220V±及50~60HZ電源。然后按下電源開關,相應指標燈亮.預熱15分鐘即可開始測量。
2、對光
(1)探測器電纜與主機后面板上輸入插座10接通。
(2)探測器置于可調底座并對準被測光源。
(3)測光時,應先裝上刻有“+”字的入射蓋.使被測光對準“+”字的中心,弱光可直接對準吸收體的中央部分。
3、測量
(1)調零
遮斷光源,取下探測器對光蓋.特室內溫度及空氣擾動穩定可進行測量。
測量時首先應調零.注意調零時遮斷光源,不要用遮擋探測器的方法。任何在探測器前的遮擋物都會作為一個輻射源,而使調零和測量產生誤差。
按下相應量程鍵(2~5)。對應的單位指示燈(7、8、9)亮.旋動調零電位器(6)。使數顯示為零.調零完畢。
(2)測量
對于每秒20次以上的重復脈沖激光輻射.可使用連續功率測量方法進行測量.本系統自動完成積分平均,讀出結果即為平均功率值。
(3)模擬輸出
本機后板備有模擬輸出接口,有相應量程每字lmv的模似信號.可接函數匯錄儀,監測功率穩定性。
四、整機結構簡介:
LP-3系列激光功率測試儀整機結構框圖如下:
探測器檢測被測激光,完成光電變換輸出對應輻射強度的電信號,電信號經高精度的線性艘大,達到大于1至1999毫伏的電平。對連續激光功率的測量。
經過功率效準系統效準判每微瓦(及10微瓦.0 I毫瓦、1毫瓦)l毫伏,送顯示選擇開關。顯于系統包括A/O變換,譯碼及LED數碼管驅動電路,保證以±5%的精度顯示 O~1999毫伏的直流電壓.選擇顯示對應被測的功率數值。因已被效準,可以直讀微瓦、毫瓦、瓦量值,面板上小數點對應量程變換。單位對應功率選擇的發光管指示。直接讀數十分方便。
五、注意事項
1、本系列探測器保證能承受的單次脈沖輻射功率密度為100 MW/C㎡。測量連續功率時.允許的功率密度為200 W/C㎡。超過此值玎導致?lián)p壞。典型高斯光束的峰值功車密度由下式訃算:
P=8E/πD2△t
E:脈沖能量(焦耳)
D:半功率點光束直徑
△t:脈沖寬度(秒)
2、探測器在測量微弱輻射時,要避免雜散輻射及氣流擾動的干擾。
3、探測器已密封緊圃.自行拆修將導致?lián)p壞并應運免弱烈震動、沖擊.嚴禁器械觸碰探測器接收體。
4、在暫時不使用時,將本測試系統放置與被測系統同一環境條件下,保持溫度平衡,將有利于下一次測試時的穩定性。
5、本儀器的參照是中國計量研究院的檢定結果和標定數據進行標定的。為了保證精度.每使用半年或一年后,應重新標定一次。
6、探頭接收面不得用任何東西擦拭或觸摸。
7、測量連續功率時.允許的功率密度為200 W/C㎡,超過此閨值所造成的吸收體損壞.不屬保修范圍。
8、在接近可測功率值測量時.激光連續輻照時間不宜過長。
9、LP-3B型入射光直徑擴大到Φ5mm以上。
LP-3C型入射光直徑擴大到Φ10mm以上。大功率測量時間不宜過長(小于2分鐘)。若長時間連續測量時,探測器側面必須用風扇等散熱工具以便散
